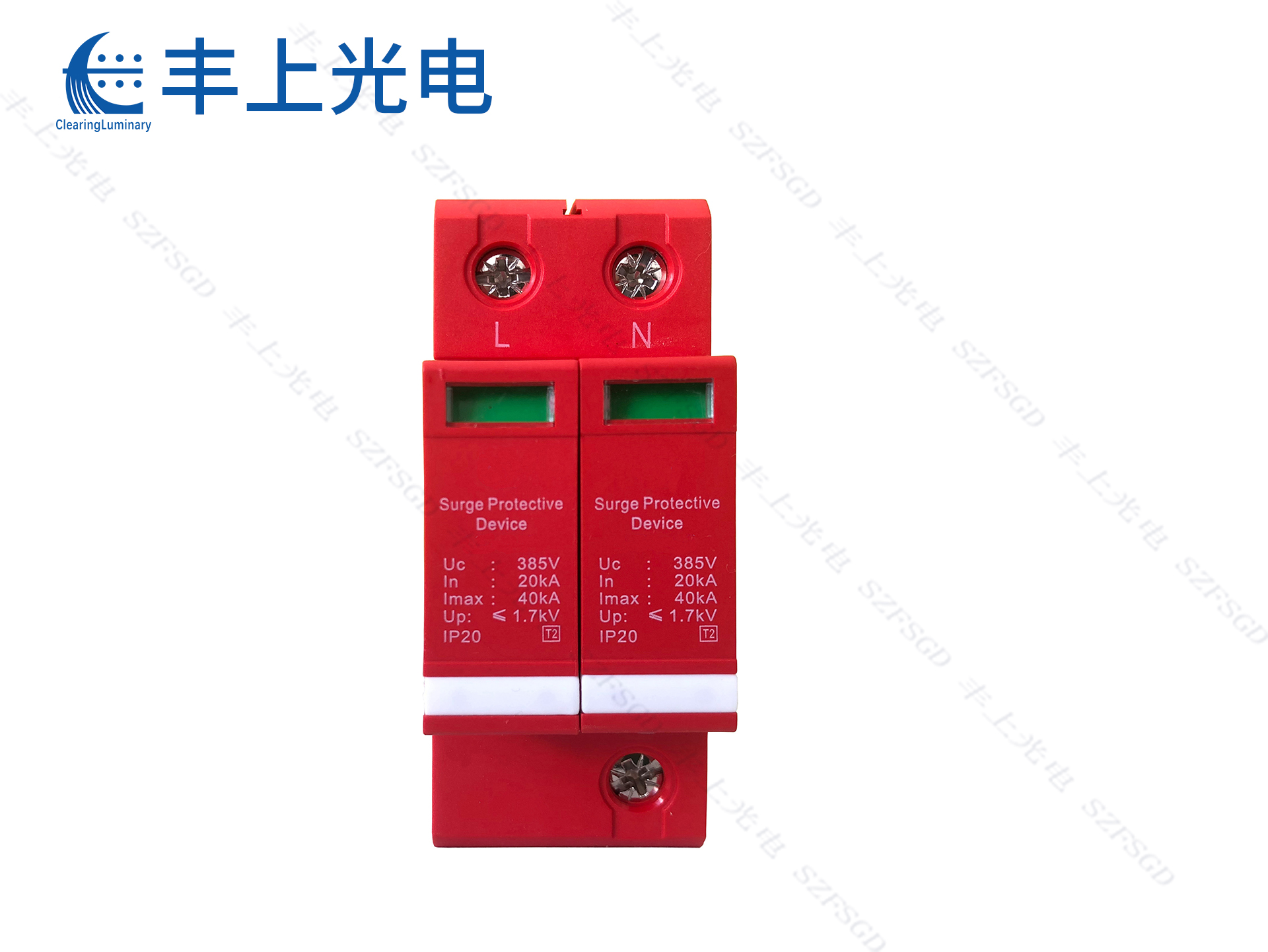

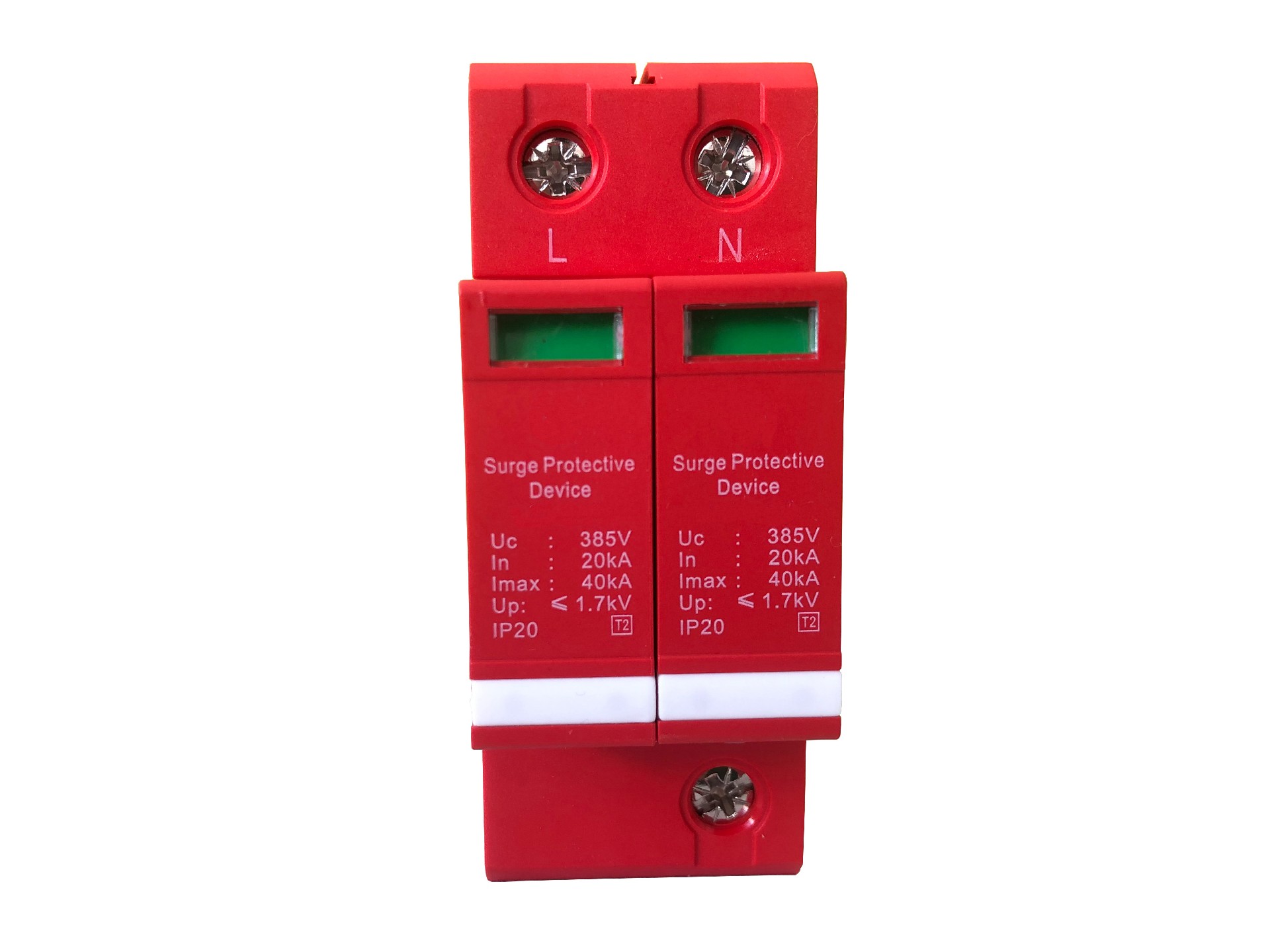

FS-C40系列产品主要用于配电系统C级防护，用于保护电气电子设备免受雷电电磁脉冲感应电压、操作瞬态和谐振（<100µs）过电压的影响，广泛应用于通信设备、电气、电器、电力设备、安防监控、交通、工控、航空等领域电源保护。该系列产品具有响应时间特别快，残压低，及时脱扣等特点，并且阻燃级别达到V-0级，最大程度上杜绝火灾发生，起到安全防护作用。
安装流程
型 号
指标
FS-C40/2
FS-C40/1+N
FS-C40/3
FS-C40/4
FS-C40/3+N
最大可工作电压（Un）
220V/380V
标称放电电流（In）
20kA
最大通流容量（Imax）
40kA
保护水平（Up）
1700V
响应
时间（tA）
L-PE
25ns
N-PE
/
100ns
外形尺寸（mm）
90*36*68
90*54*68
90*72*68
保护等级
IP20
工具：十字螺丝刀、一字螺丝刀、剥线钳等各一把
辅 材
规 格
数 量
作 用
断路器
20A（单相1片；三相3片）
1套
安装在防雷器之前
L、N连接线
≥10mm2
各1根
长度根据现场情况而定
PE连接线
≥16mm2
1根
就近接地
遥信线
≥0.05mm2（30AWG）
3根
用于监测防雷模块工作状态
标准导轨固定件
35mm导轨安装
2个
固定防雷器
安装导轨
DIN35mm
长度根据实际情况而定
螺钉
M4
2颗
固定导轨
请确保处于室内或者防水箱内
避免阳光直接照射
避免安装在剧烈震动场所，应安装于DIN35mm导轨之上
确保防雷器工作电压符合市电工作电压
确保防雷器能可靠接地，并且工频接地电阻低于10欧姆
