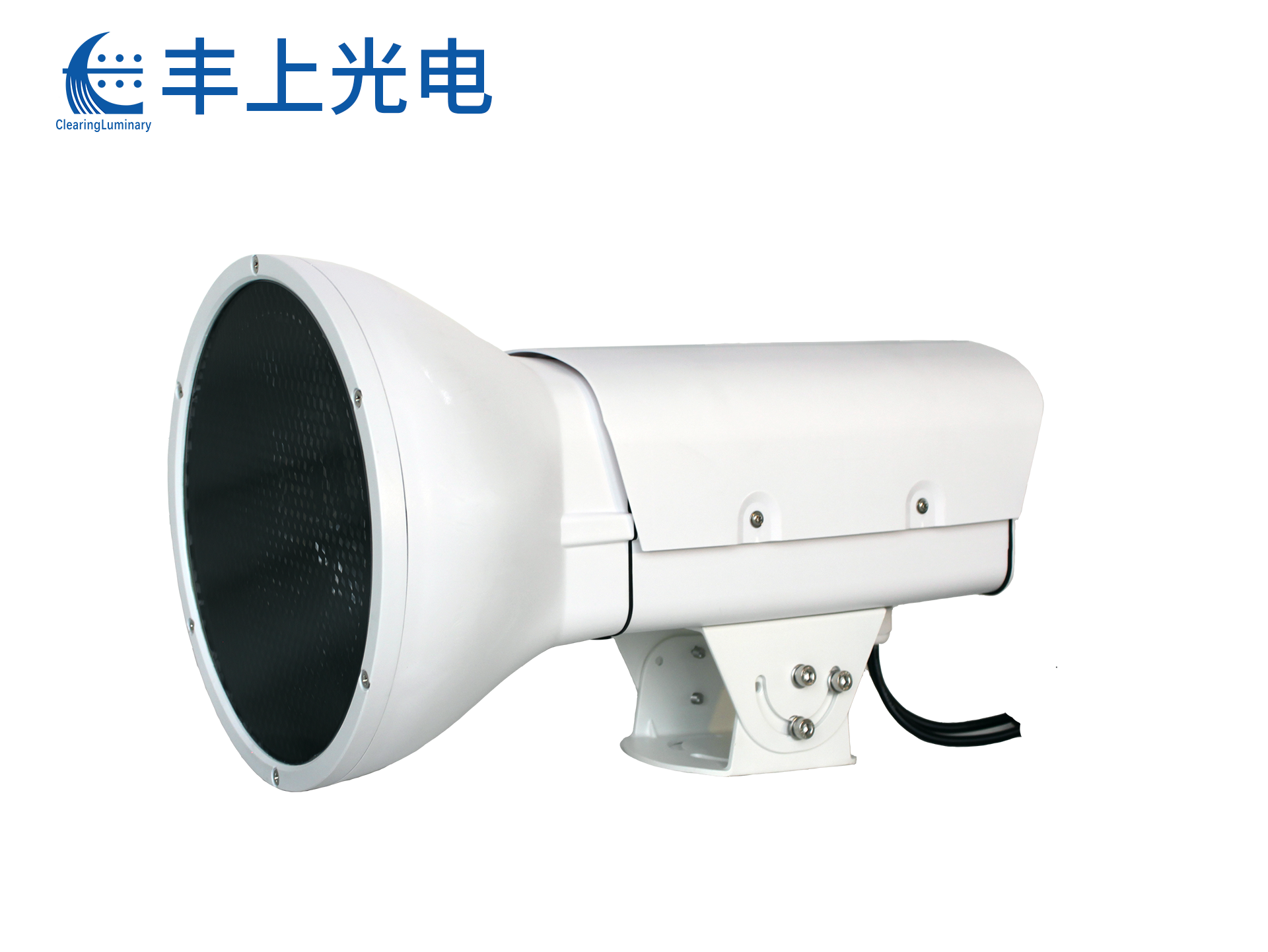

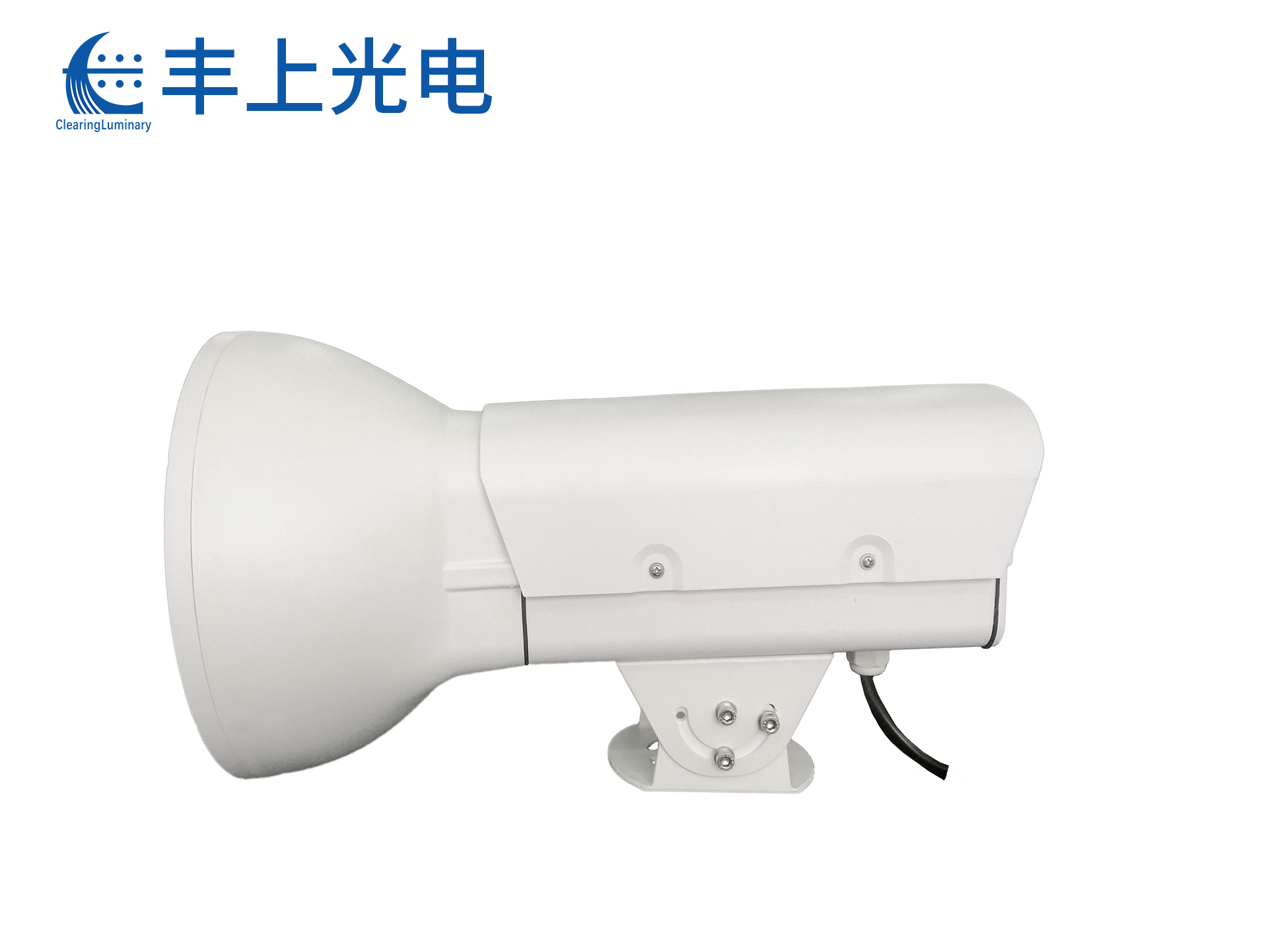

  • 环保卡口防眩气体闪光灯
  • 所属分类:环保补光灯
  • 订货型号:CXBG-2-MC-FS-SGD
  • 产品功能
    应用场景
    外形尺寸图
    技术参数
    接线方式

    丰上光电所有监控补光灯具均符合GA/T 1202-2022 新标准,为祖国环保和公共安全事业添砖加瓦!!!

    匹配海康、大华,华为、宇视、科达等主流相机,无需特别调试和繁琐的接线方法。





    1.支持电平量/开关量触发;

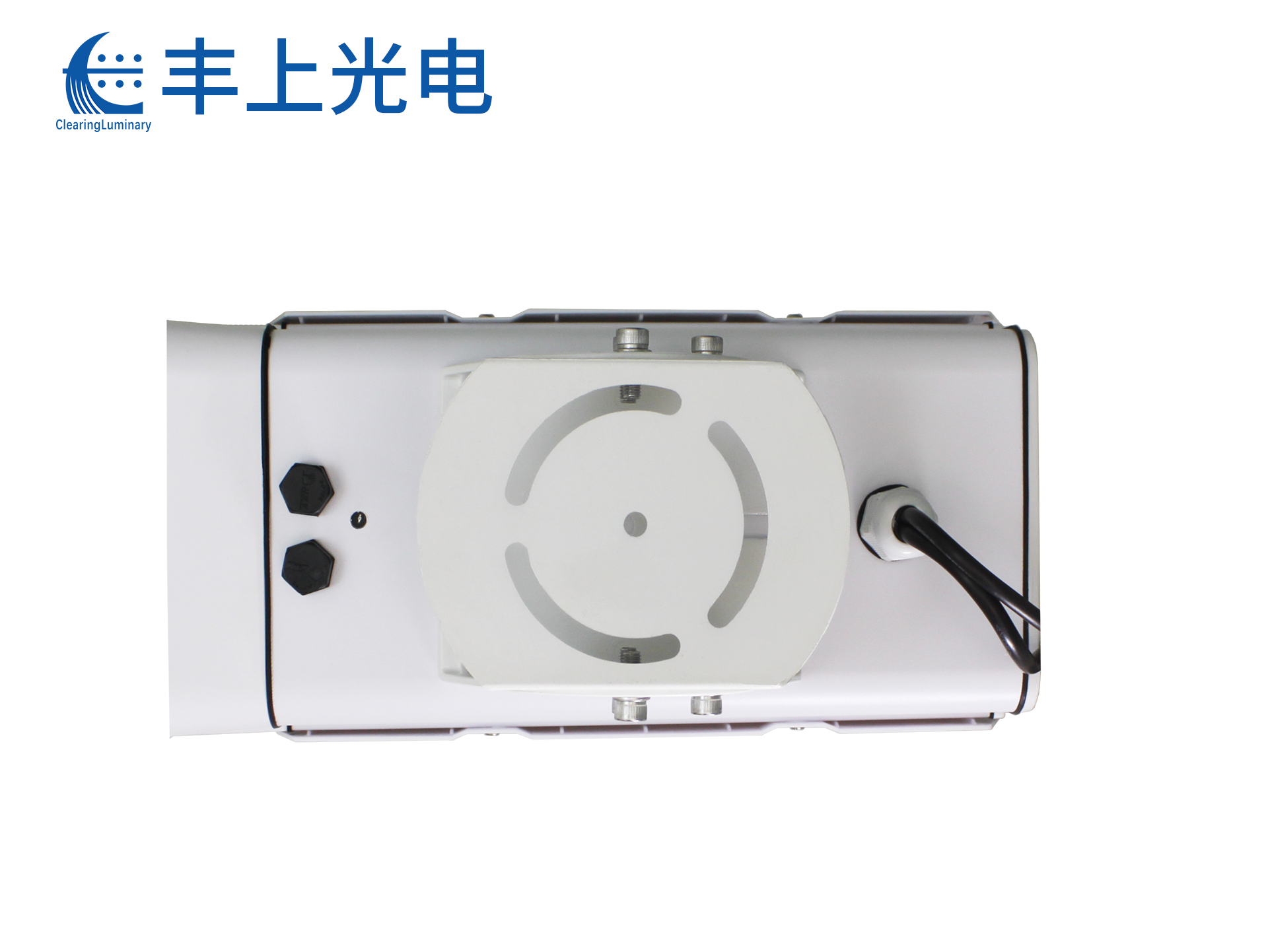

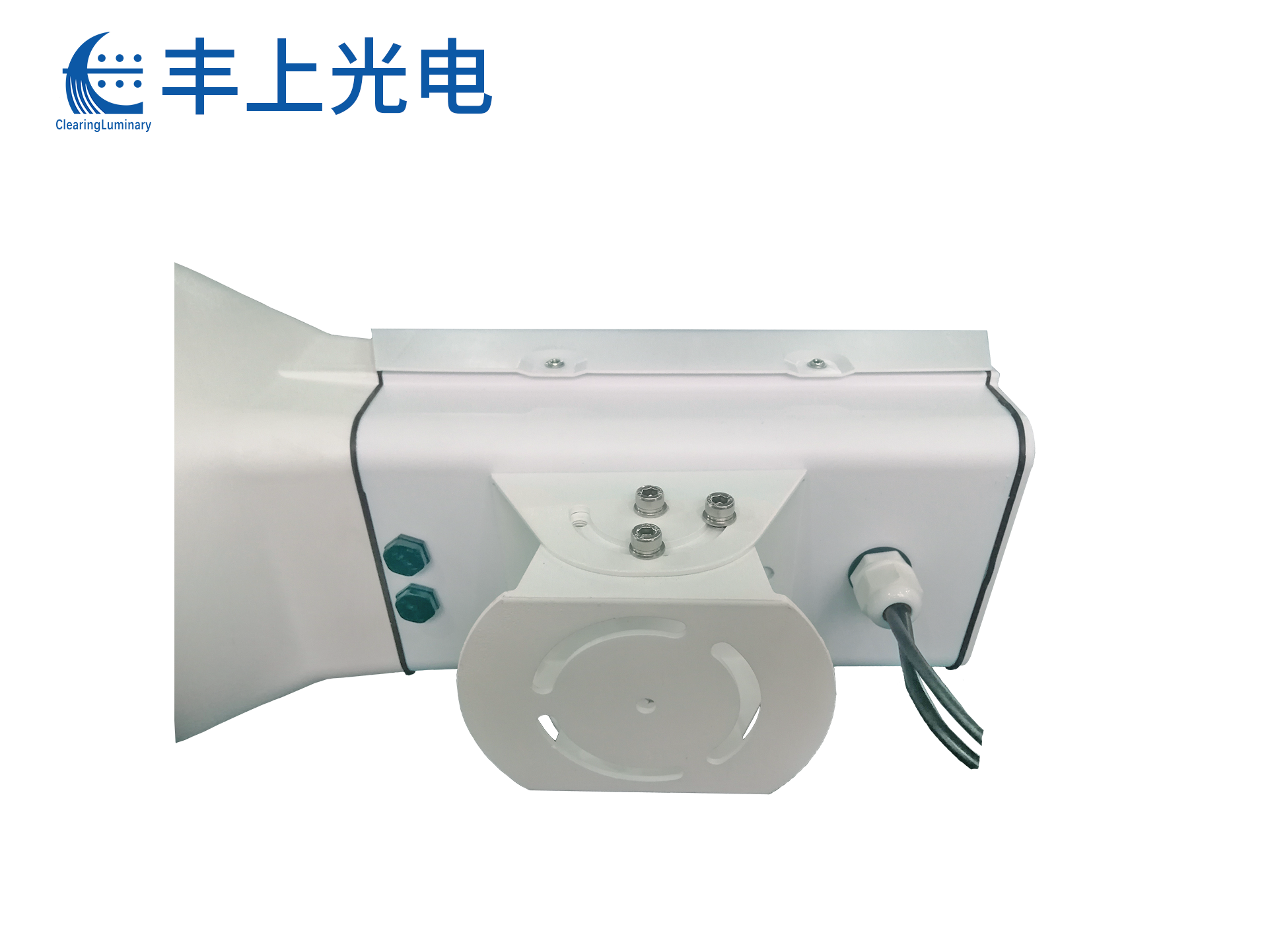

    2.灯体设计新颖别致,具有手动万向节,调节方便;
    3.可选配带光栅,可有效减少光污染;
    4.电压控制准确、稳定,运用先进的稳压技术;
    5.抓拍补光效果好:闪光灯触发与抓拍主机爆闪信号输出相连,通过爆闪信号控制闪光灯瞬间的高亮,达到同步为图片抓拍补光的效果。
    6.日夜可分别设置亮度等级    ,亮度等级可调。
    7.提供RS485通信功能,连接闪光灯客户端,设置闪光灯内部参数、调节闪光灯亮度;
    8.回电时间小于40ms,满足了市场相机连抓两张的需求;
    9.支持开关量触发,短接一次即可判断是否闪光;
    10.支持脉宽检测触发,通过检测固定长度的脉宽信号,过滤杆件上的干扰信号,保证设备正常工作,提高设备可靠性;
    11.拥有统计功能,实现爆闪计数及触发次数的统计,利于现场快速定位信号干扰问题;
    12.拥有屏蔽功能,实现误触发干扰信号的屏蔽,当外部触发次数大于误检阀值(默认值3,即在500ms内允许闪光3次,1s内允许闪光4次,3s内允许闪光8次),则闪光灯进入保护状态,直到干扰信号撤去10s后才会响应下一次触发信号;
    13.采用流线型设计,明朗、饱和度高;
    14.在完全无环境光照明的情况下,可令摄像系统拍摄到清晰的车牌、车型、车内人脸图像,也可用于白天平抑逆光,对车内人脸进行补光;
    15.内部良好的散热设计防止闪光灯因高频闪光过热而损坏。

          CXBG-2-MC-FS-SGD补光灯是在指定的路段安装的气体放电补光灯,通过高清智能摄像机的控制,在抓拍的同时同步补光,最终实现对高清智能摄像机抓拍的补光作用。采用专用长寿命进口石英灯管,寿命达到2000万次以上,具有寿命长、回电时间快、支持超速连拍的特点,可直接安装在室外环境。

    注:CXBG-2-MC-FS-SGD-BG气体闪光灯尺寸图纸,单位mm,尺寸仅供参考,以实物为准。



    LED灯具型号

    CXBG-2-MC-FS-SGD

    闪光能量

    200J

    抓拍补光同步

    支持抓拍同步补光功能

    回电时间

    ≤40ms,满足相机2张连拍需求

    色温(K)

    5800±200K(可选)

    曝光指数

    64GN

    闪光持续时间

    1/3000s

    触发方式

    干接点触发,满足市场大部分相机触发模式

    同步接口

    1路抓拍触发输入,自动匹配相机输出信号(开关、TTL高、低电平)

    参数设置

    支持RS485通信功能(选配)

    光斑覆盖范围

    1车道

    光斑亮度

    标准安装方式场景下,能看清车周边环境、车身特征和司乘人员面部特征

    防眩目处理

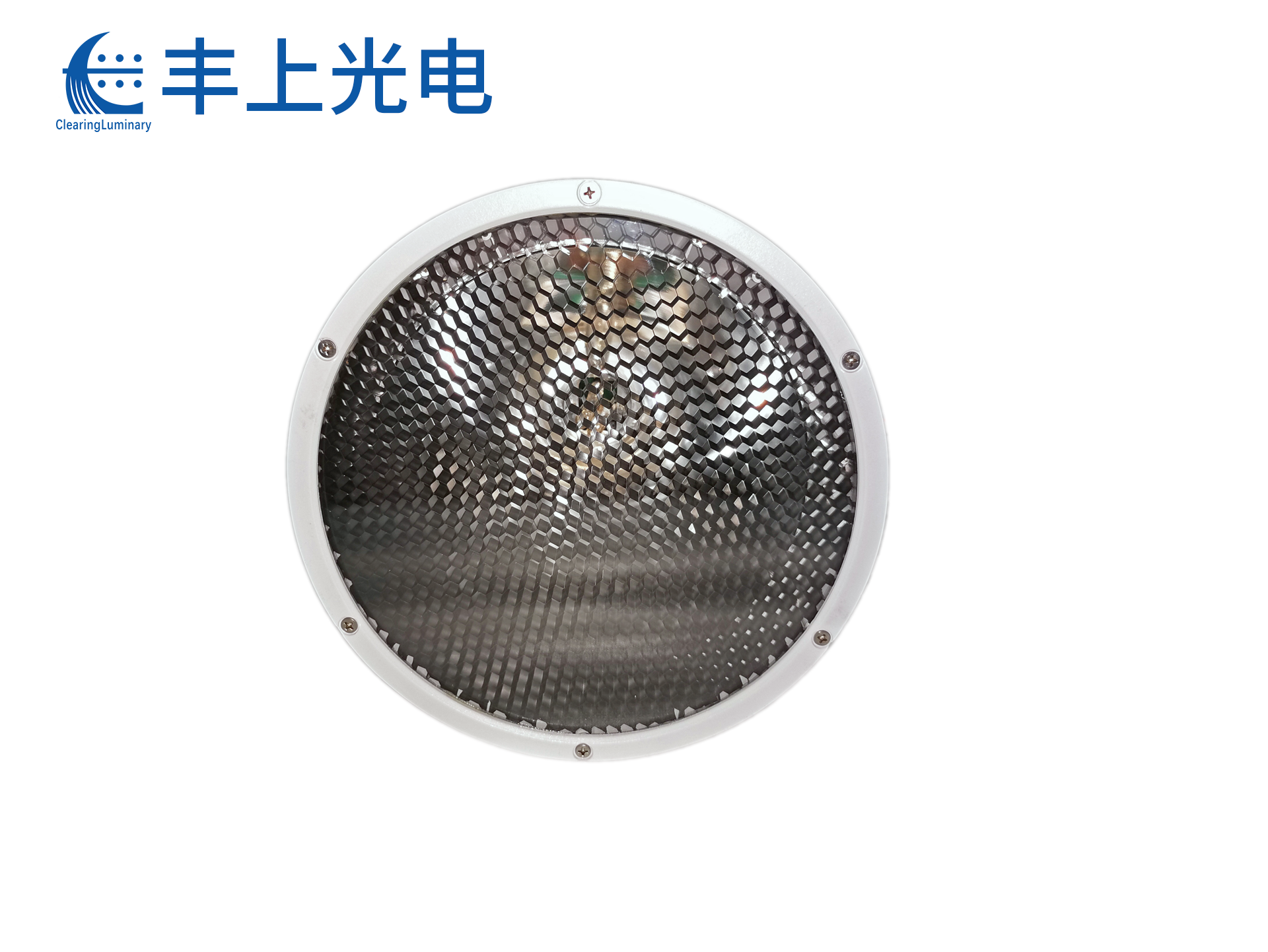

    内置光栅,进行光污染处理

    异常保护

    输入信号的频率异常或内部温度异常时,暂停工作并能自动恢复工作

    防雷(浪涌)保护

    AC电源输入端口:线-线:3kV(峰值);线-地:6kV(峰值)

    拍摄距离

    最佳效果距离:16 m~26m

    闪光灯寿命

    2000万次

    防护等级

    IP68

    电源供应

    AC 220V±10%

    工作温度

    ﹣30~70℃


    三芯护套线(电源线)

    二芯信号线  注意:所有线必须成对接入

    棕色:AC220V输入 L(火线)

    蓝色:AC220V输入 N(零线)

    黄绿:AC220V输入 PE(地线)

    红线:爆闪信号输入+

    黑线:爆闪信号输入-


    注意事项:

    内有高压,非专业人员请勿拆。
    必须可靠接地。
    外力撞击或摔打易导致产品漏水,从而损坏闪光灯。
    正确接线。
