  • 电子警察 卡口三车道频闪灯
  • 所属分类:频闪灯
  • 订货型号:FS-PSD H028频闪补光灯
  • 产品功能
    应用场景
    外形尺寸图
    技术参数
    接线方式

    内置智能芯片自动匹配海康、大华,华为、宇视、科达等主流相机,无需特别调试和繁琐的接线方法。





    1.通电自检功能:自动判断工作状态,通过闪烁次数判断相机是否正常输出信号。
    2.支持相机误触发保护功能,触发信号输入异常时自动保护、且自动恢复。
    3.宽电压输入自动适应:在安全范围内输入不同的电压灯可正常工作,不会因线路传输过程中产生的压降而导致灯的亮度变化。
    4.智能控制:精确控制光源的亮度,能通过软件设置功能精确控制频闪脉冲宽度、闪光时间,触发信号等参数,通过现场的调试,让摄像机达到普通灯具根本无法达到的最佳拍摄效果。
    5.频闪功能:产品采用公司自主研发的数字控制电路设计,具有自动检测摄像机频率与曝光时间,内置算法自动同步(倍频)摄像机频率,曝光时间可由摄像机控制,也可手动控制;自动匹配摄像机开关量信号(上升、下降沿)、电平信号(高、低电平);LED选用高显色性使得拍摄画面颜色真实。同步于摄像机快门实现高频瞬间高亮,在夜间无其他环境光的情况下,配合高清摄像机抓拍清晰车牌、车身、车内驾驶员及周边环境等要素。
    6.防眩目:多颗LED阵列组成的发光体,在视频检测位置形成均匀的光亮区区域,有效的避免普通曝光灯的炫目现象,最大限度减小对人眼睛的刺激,并克服普通曝光灯对相机出现曝光不均现象和图像拖尾现象。
    7.灯体设计新颖别致,体积小、重量轻、适应性强,安装简单,调节方便,采用IP67设计,可靠防水、防尘、防震。

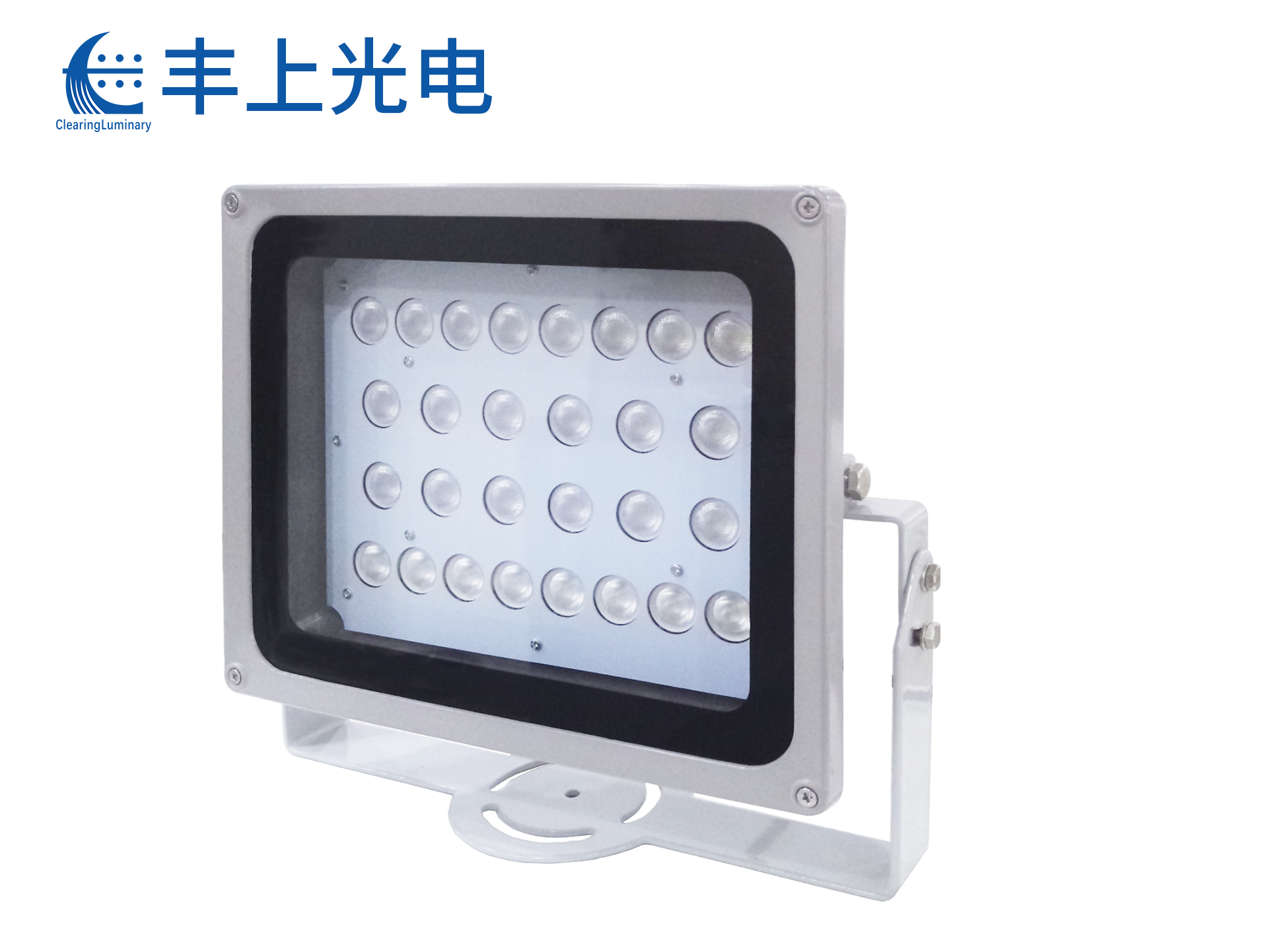

           丰上光电FS-PSD系列H028频闪灯是本公司推出的一款,以高亮度LED为光源的监控用特殊灯具。该产品具有合理的结构设计,独特的驱动控制方法,采用进口大功率LED为光源,采用优良的光学设计提高了光的利用率,为视频监控、车辆行人等目标检测和抓拍提供专业补光,该产品可广泛应用于视频同步补光,高清道路监控、电子警察闯红灯、治安卡口、测速系统中。

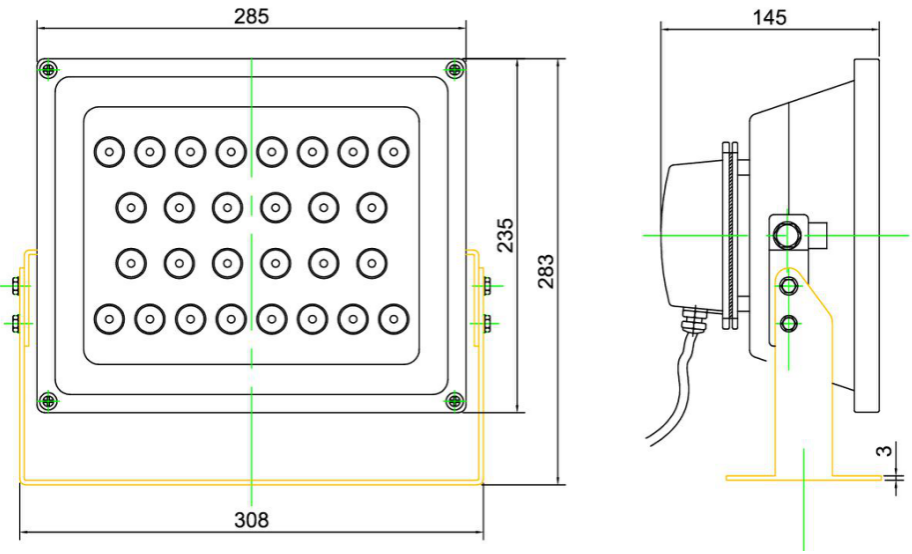

    注:FS-PSD H028频闪补光灯尺寸图纸,单位mm。



    LED灯具型号

    FS-PSD-H028

    功耗

    最大60W (实际功率与控制方式相关)

    触发方式

    1.可判断相机输出的同步信号(开关或电平信号),自动匹配相机工作

    2.支持环境亮度检测,低照度下自动开启

    3.支持内部参数设置,如日夜功能开启阈值、频闪及爆闪延时设置

    功率可调

    可通过改变功率调节亮度(远程,遥控)

    闪光(触发)频率

    15Hz~250 Hz

    发光角度

    10°

    有效补光距离

    16米~25米

    覆盖范围

    1.5车道

    电压

    AC180-265V,47Hz~63Hz

    响应时间

    ≤20us

    触发占空比

    1%~39%,当占空比大于等于40%时进入自保护状态

    材料

    铸铝合金、钢化玻璃

    光源

    CREE大功率白光LED

    色温

    5000-7000K

    工作寿命

    ≥50000小时

    工作环境温度

    工作温度-40℃~+70℃

    工作环境湿度

    工作湿度10%~90%

    防护等级

    IP67

    外形尺寸(mm)

    308*283*145mm(高宽厚)

    重量(KG)

    6.2Kg




    触发信号(两芯护套线): 红色:接输出端“+”极(开关量,TTL高、低电平自适应)
    黑色:接输出端“-”极(开关量,TTL高、低电平自适应)
    电源输入(三芯护套线): 棕色,蓝色(或蓝、黑)接交流电。
    黄绿线接地


    三芯护套线

    信号线

    电源线

    红线

    黑线

    棕色:AC220V输入 L

    蓝色:AC220V输入 N

    黄绿:AC220V输入 PE

    接相机输出端“+”极

    (开关量,TTL高、低电平自适应)



    接相机输出端“-”极

    (开关量,TTL高、低电平自适应)
