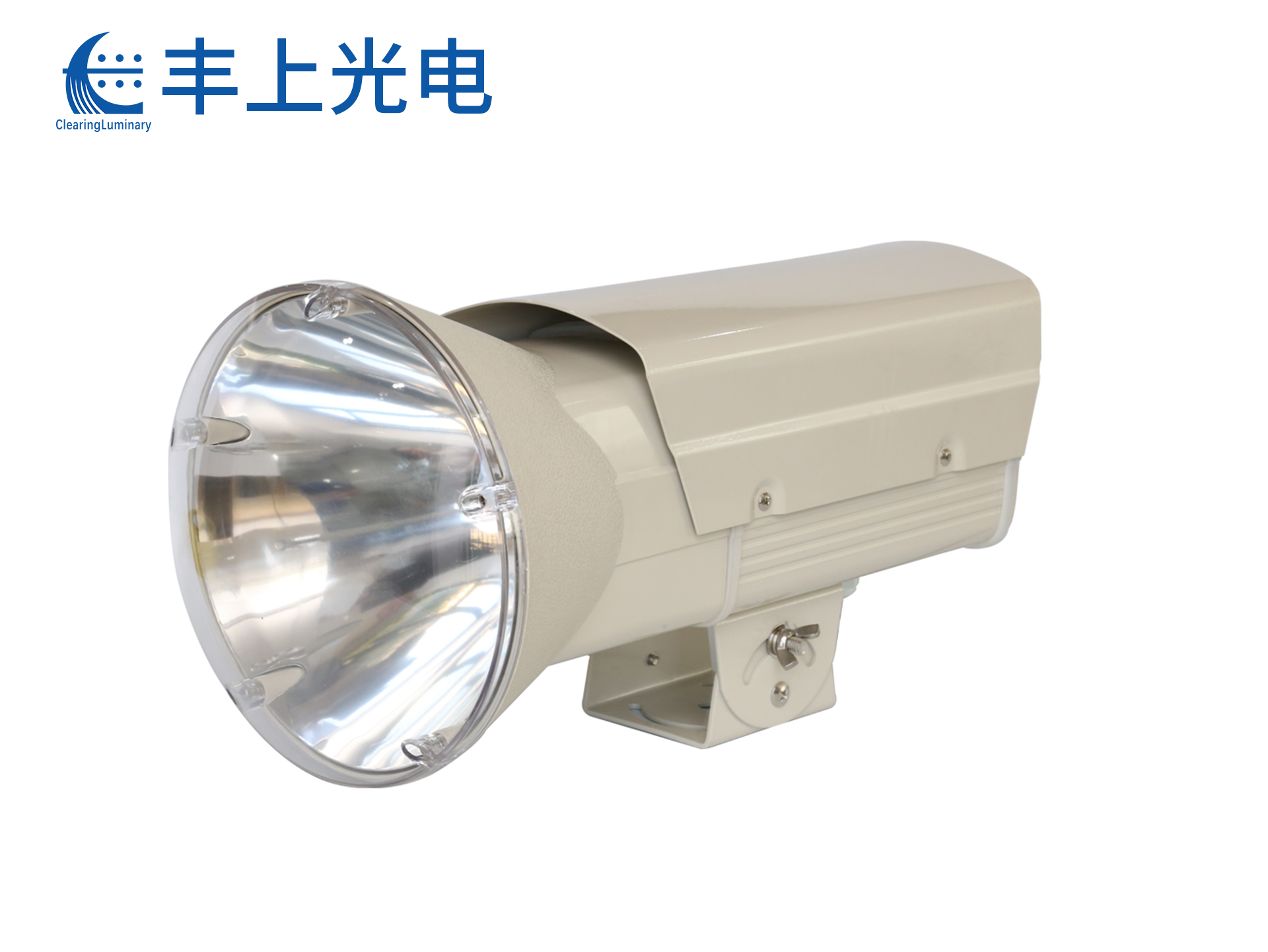

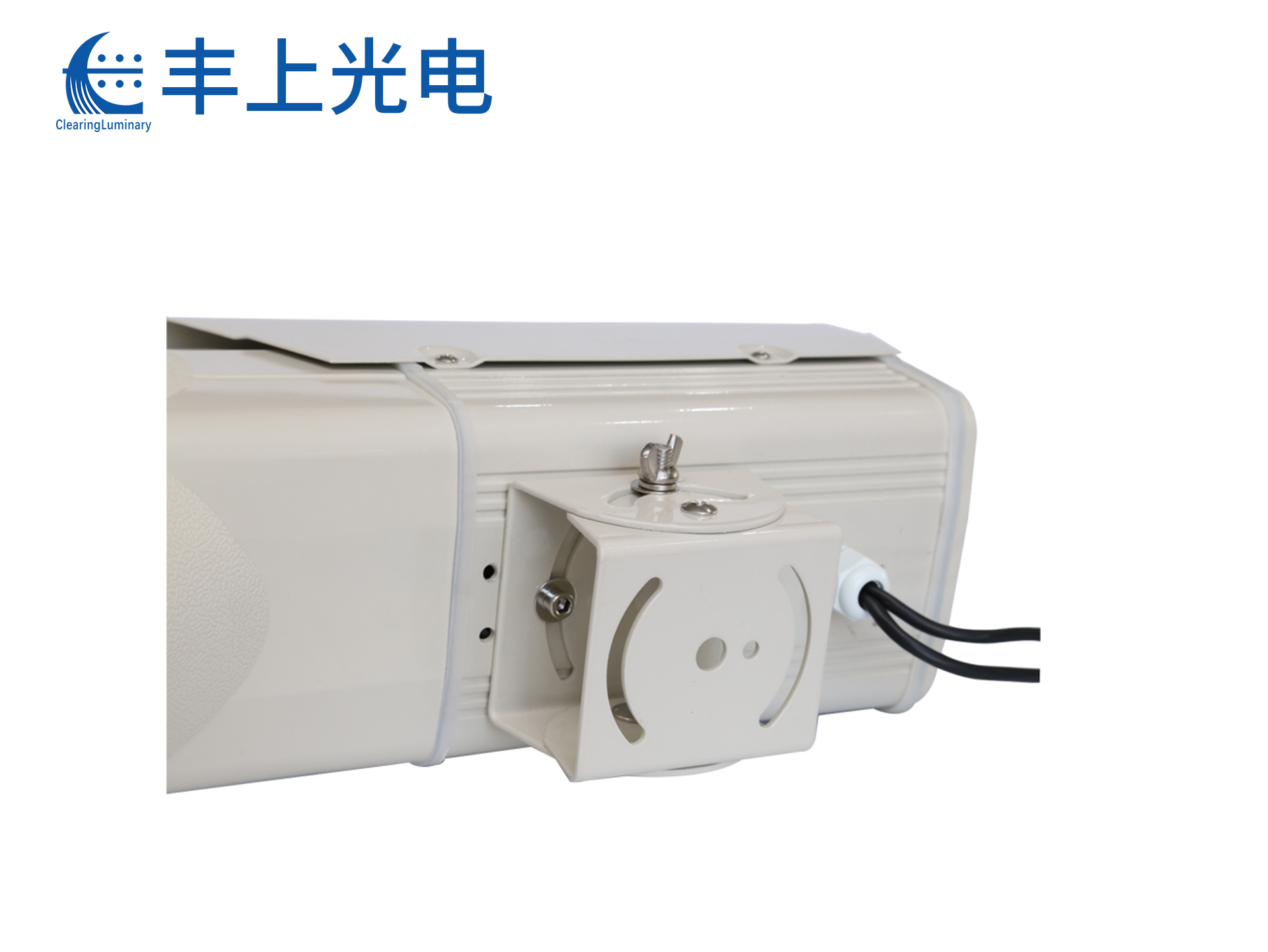

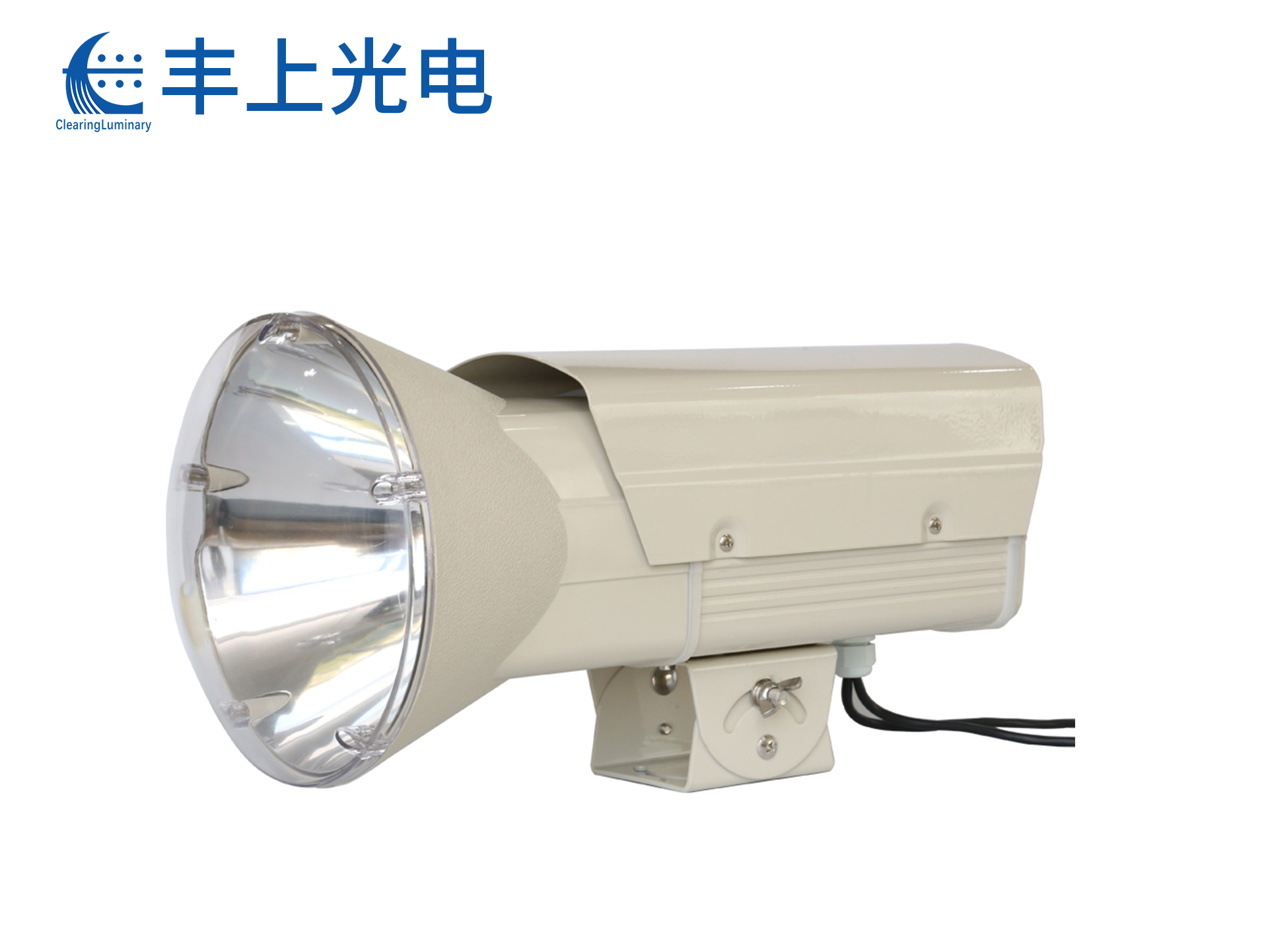

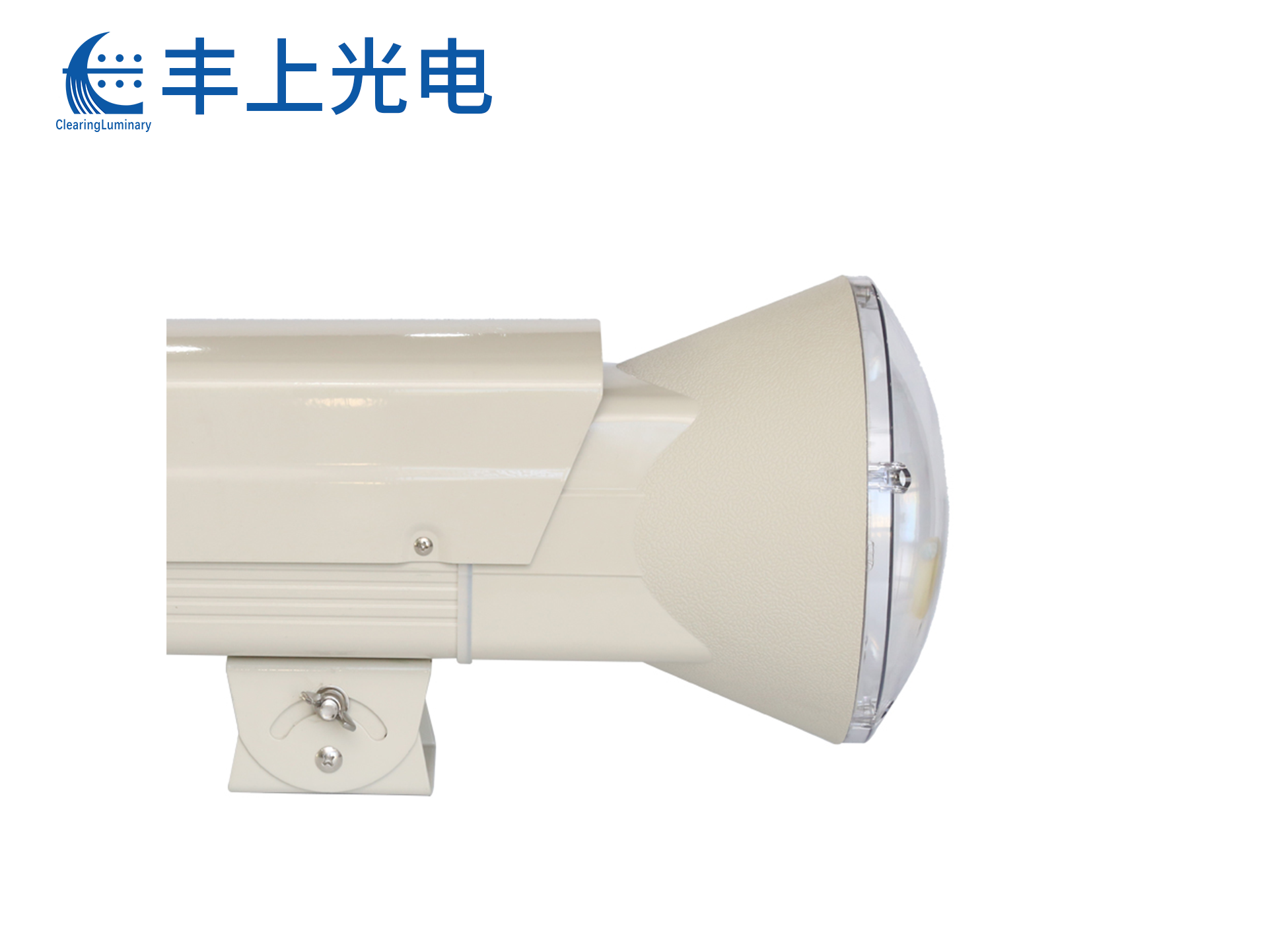

丰上光电FS-SGD 系列505闪光灯是在指定的路段安装的气体放电补光灯，通过高清智能摄像机的控制，在抓拍的同时高速同步补光，最终实现对高清智能摄像机抓拍的补光作用。适用于高清视频检测、电子警察视频录像、闯红灯抓拍、卡口及超速违章抓拍，可与市场上海康/大华/宇视等各类高清相机匹配。

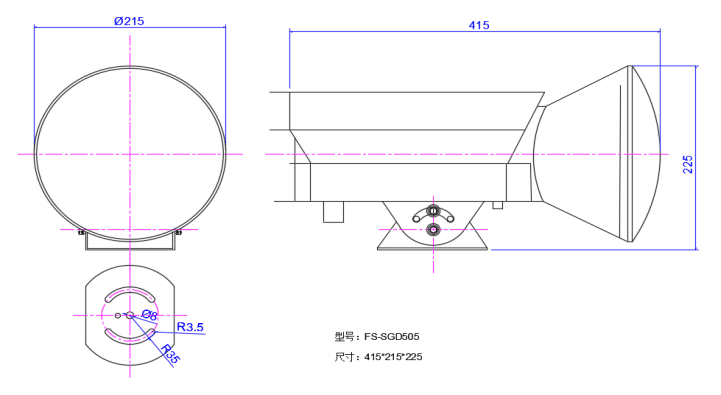

注：FS-SGD 系列505气体闪光灯尺寸图纸，单位mm。

电源输入:  三芯护套线     蓝色为交流的火线
                黑色为交流的零线
                黄绿色为接地线

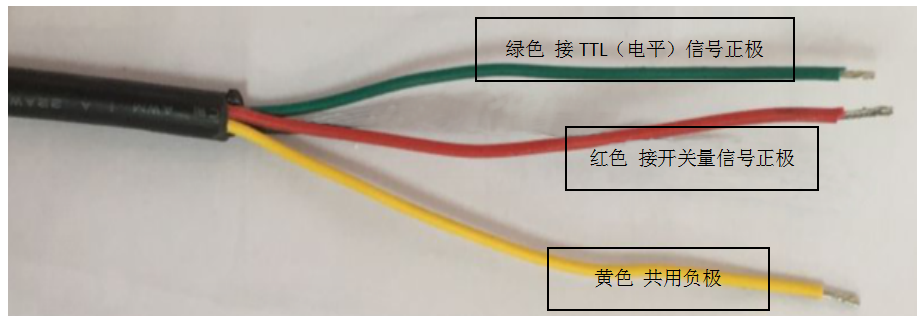

触发信号: 三芯护套线      红色为开关量输入正, 绿色为TTL输入正,
               黄色为负（共用）

注意事项:

内有高压,非专业人员勿拆。
必须可靠接地。
外力撞击或摔打易导致产品漏水,从而损坏闪光灯。
正确接线。
