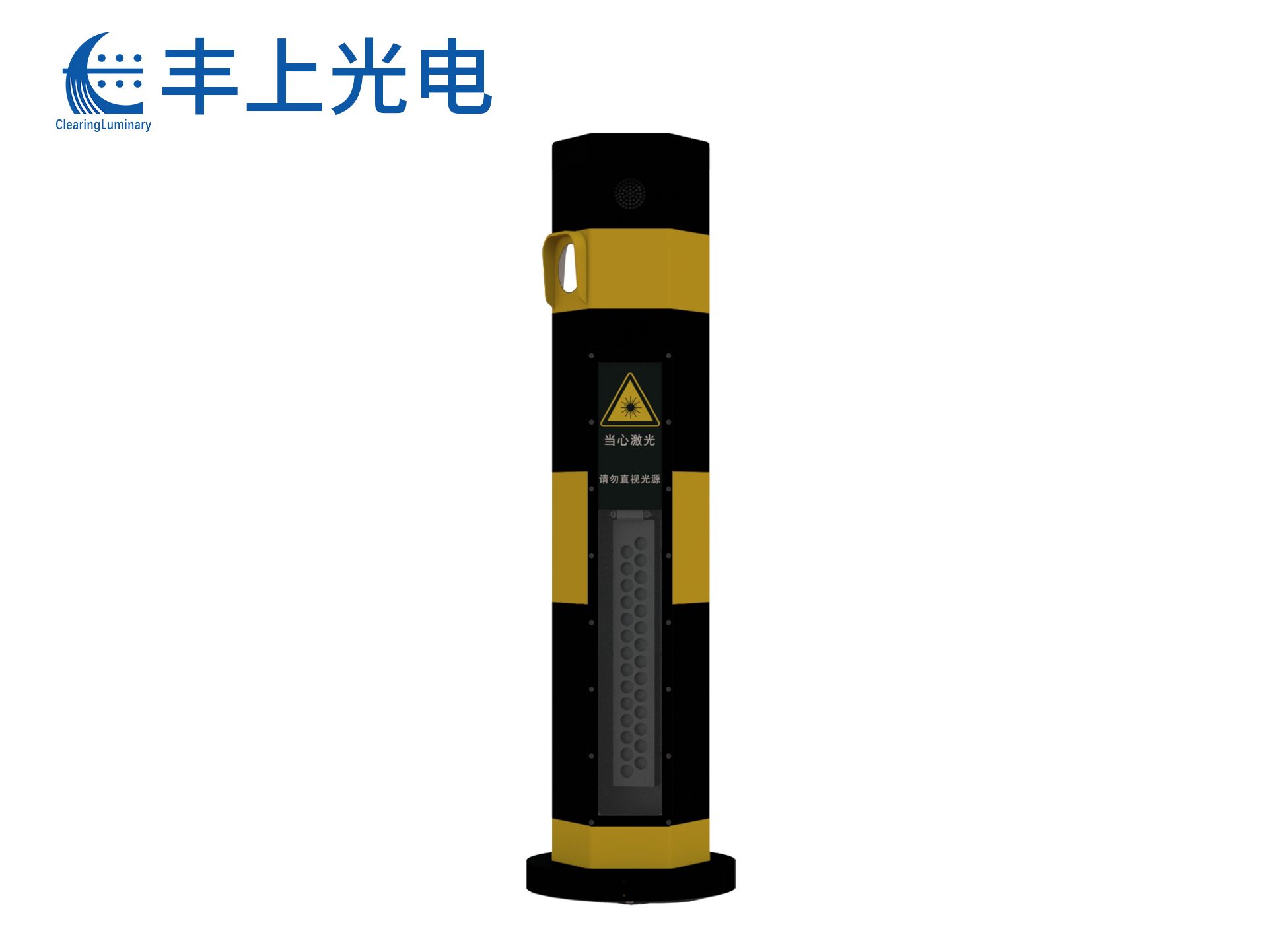

  • 智能斑马线预警系统 解决方案
  • 所属分类:智能斑马线预警
  • 订货型号:FS-BMX-II-009
  • 产品功能
    应用场景

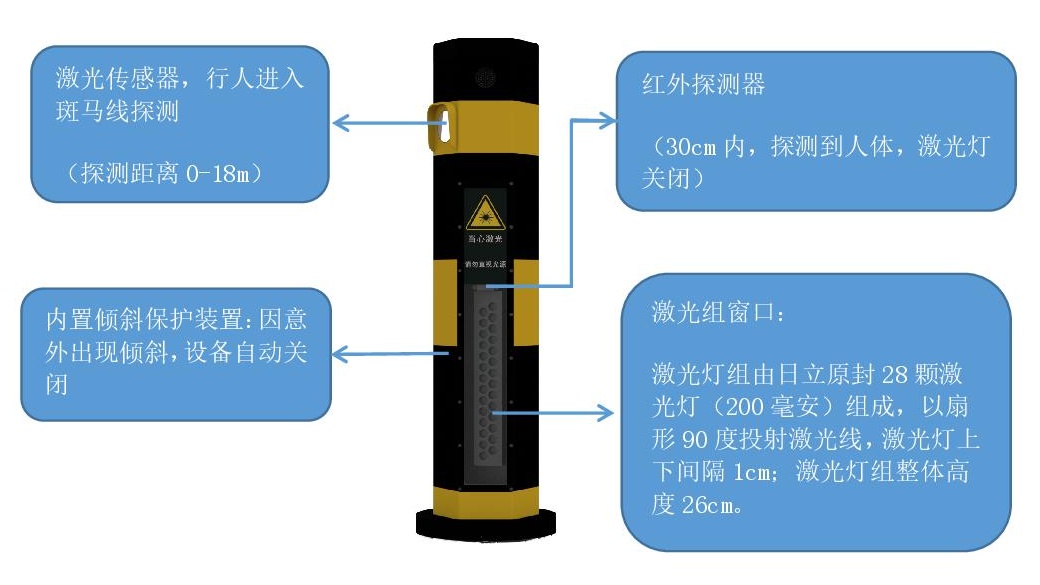

    外形尺寸图
    技术参数
    接线方式

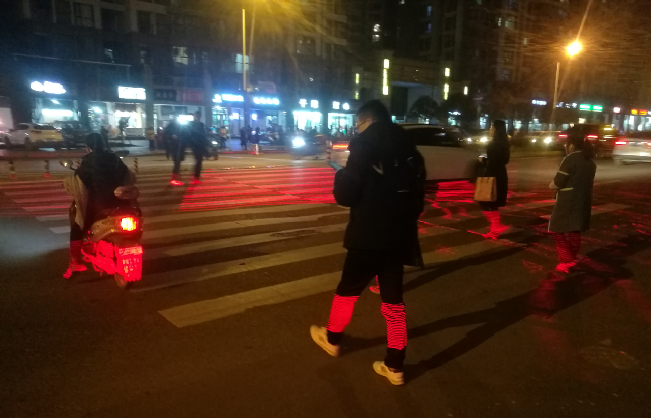

    智能斑马线预警系统解决方案主要应用于夜间没有交通信号灯或夜间信号灯改为黄灯闪烁的人行横道斑马线两端。通过激光探测,在行人进入斑马线的瞬间,智能斑马线预警装置投射28条红色激光线到行人小腿处,形成红色区域投影,机动车驾驶员可以在照明不足、注意力不集中或视线受影响情况下(对面车辆远光、雨雾天气等),远距离得到红色警示和发现行人动态,并及时做出反应,从而减少交通意外的发生。

    迅捷:高速激光检测,无线传输信号,0.2秒响应速度。

    精准:智能激光测距感应,更精准识别行人。

    安全:RF无缝链接,同时开启对面光束,横道行人提前预警,司机行车安全方便。

    节能:采用GPS授时,白天待机晚上工作,节省电能。

    保障:智能物联网故障报警。 防水:IP66级防水设计,无惧风雨侵袭。



    产品效果好,应用广,质量优。通过实际测试,使用智能斑马线预警系统的道路,可有效降低人行横道及右转人行横道的事故发生率;大幅度提升恶劣天气及夜晚能见度较低时司机对行人的识别度;综合提升行人过人行横道的安全意识和车辆的主动礼让行人意识。

    先进性:系统已获得国家发明专利,通过公安部交通安全产品检测中心的检测认证;采用世界先进纳米级半导体激光组,能耗低、安全性高,配合定制光学透镜,光线醒目且无危害。

    稳定性:硬件设备主体采用抗撞击、腐蚀的优质材料,防水防尘,长时间美观完整 ;主体结构设计严谨、布局合理,避免电磁干扰、零件松散、短路、温度过高等。

    安全性:设备采用民用安全激光,设备经过长期防水、防漏、抗压、抗雷击测试,电路系统多重安全保护,避免漏电、短路。 可扩展性:硬件设备内置智能物联网模块和无线通讯系统,实现设备无线监控和调控,可完成多种功能的添加和其它设备互联。

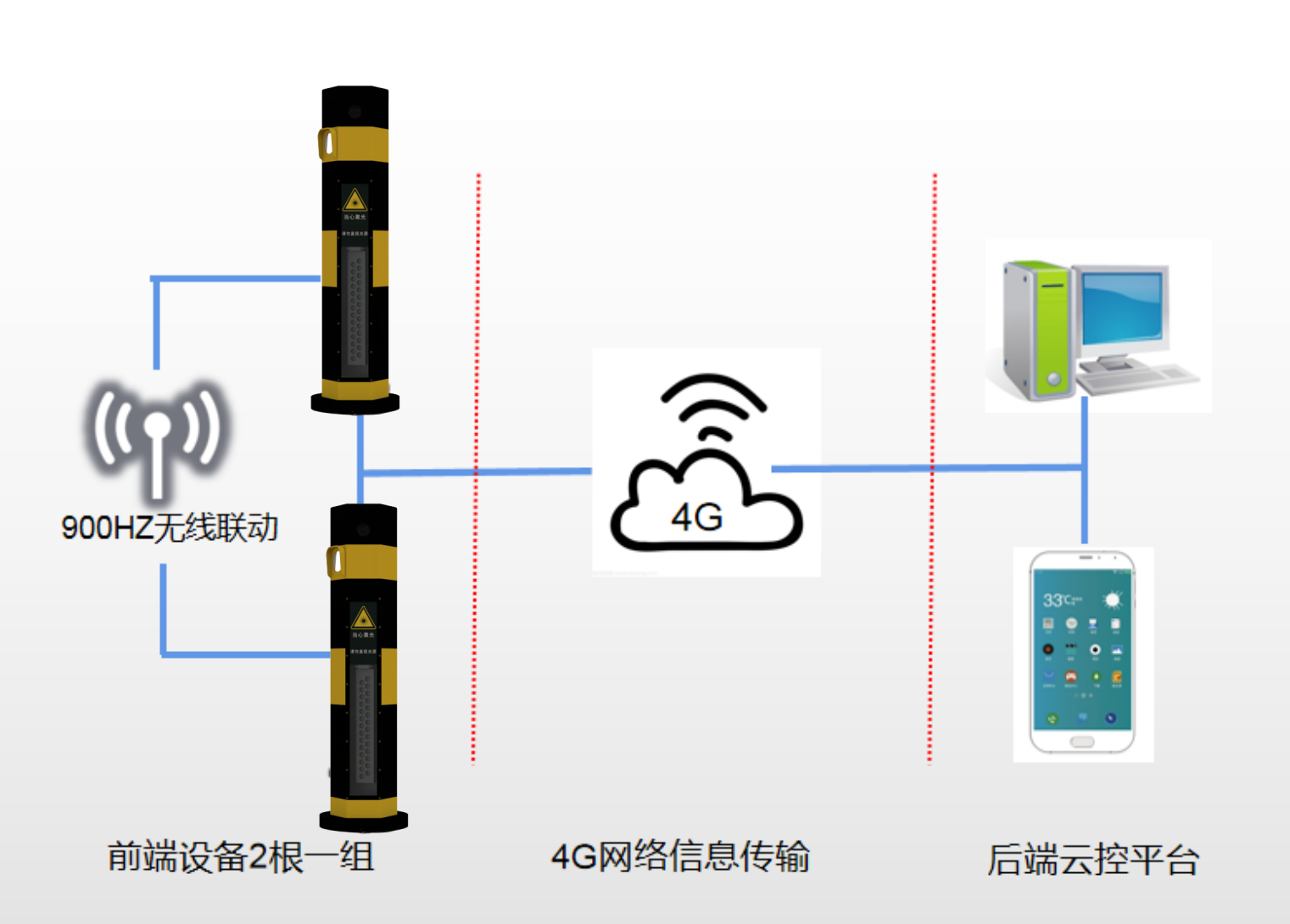

    方案整体包括前端设备(智能斑马线预警装置)、4G物联网、云控平台


    云控平台

    账户管理、管理员设置、权限设置、添加删除设备。

    查看前端设备位置、工作状态、异常警报、工作数据。

    设置前端设备参数:工作时间、激光灯组持续点亮时间、亮度等。


    业务流程

    休眠状态下,前端设备停止工作,仅有4G物联网模块保持工作,管理人员可以通过云控平台查看设备信息和进行相关设置。

    进入云控平台设置的工作时间,前端设备开始工作,始终保持行人探测。

    有行人进入斑马线,激光灯组开始投射,无行人时,激光灯组关闭。

    进入云控平台设置的关闭时间,前端设备进入休眠状态。


    智能斑马线预警系统解决方案解决城市支干线道路、车道较多或中间有安全岛的道路、城市郊区道路、国省道与沿线支小路交叉口中无信号灯人行斑马线的夜晚交通安全问题,为市民提供全新的智慧安全出行方案。

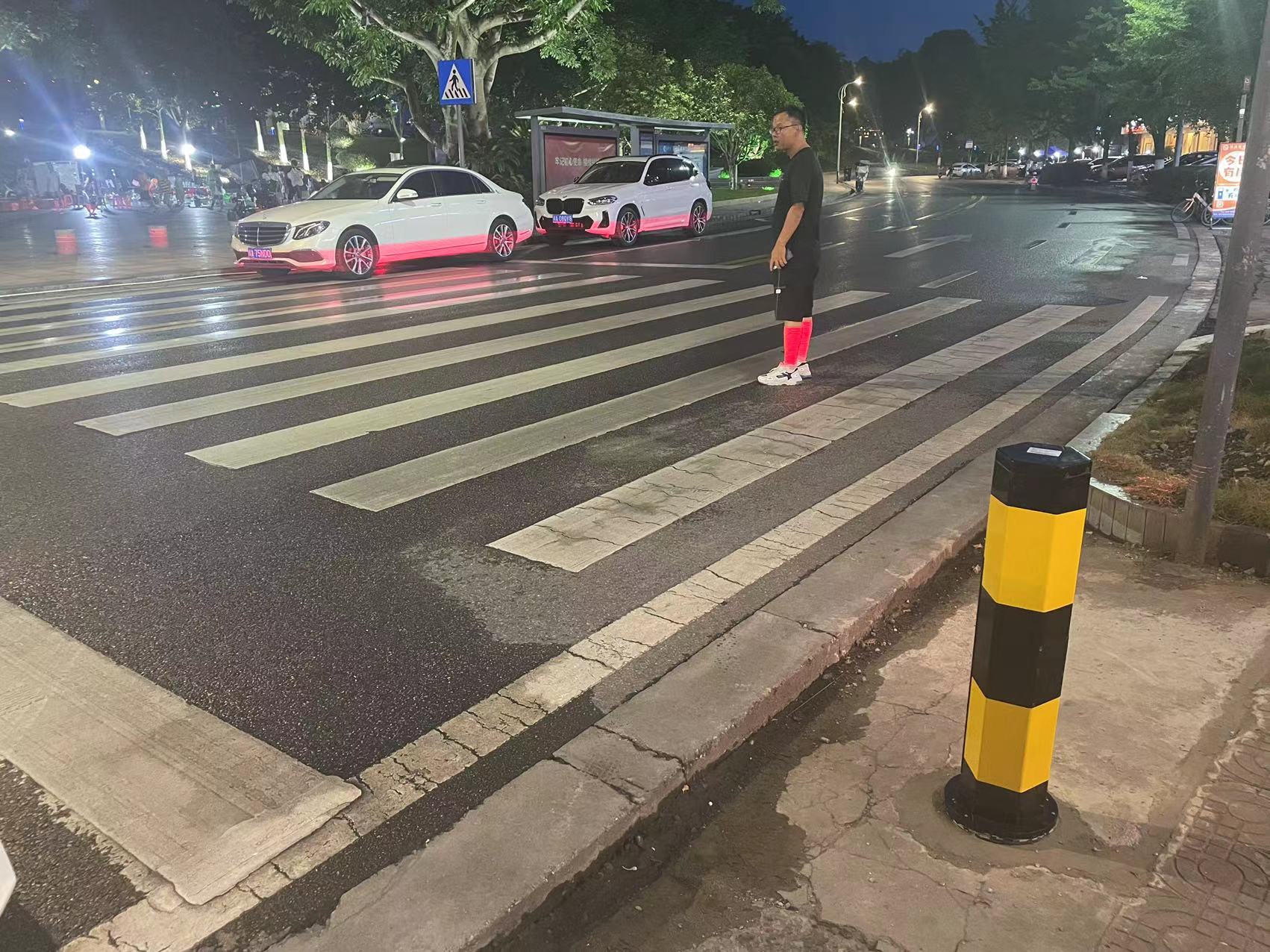

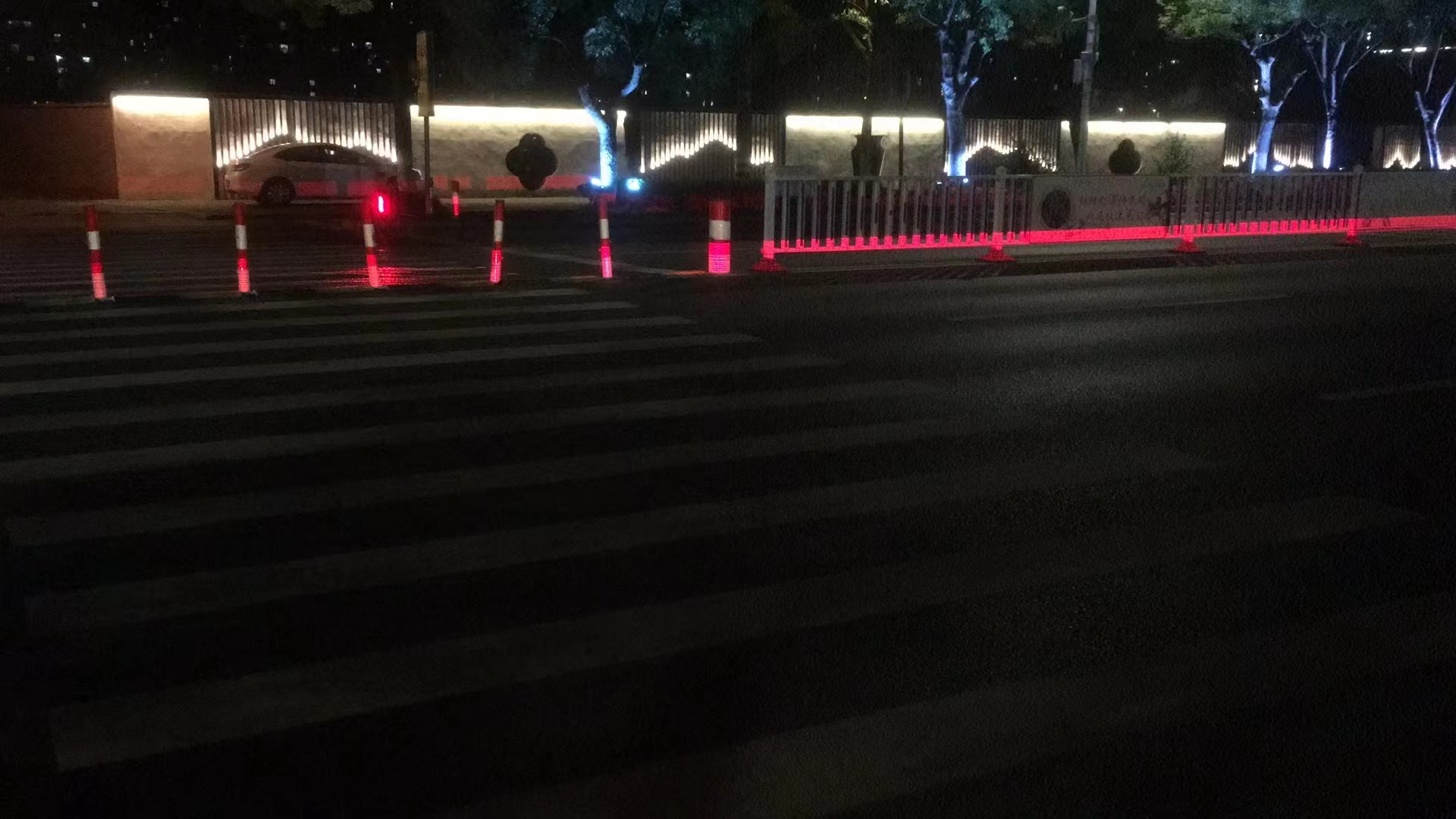

    安装前后对比图

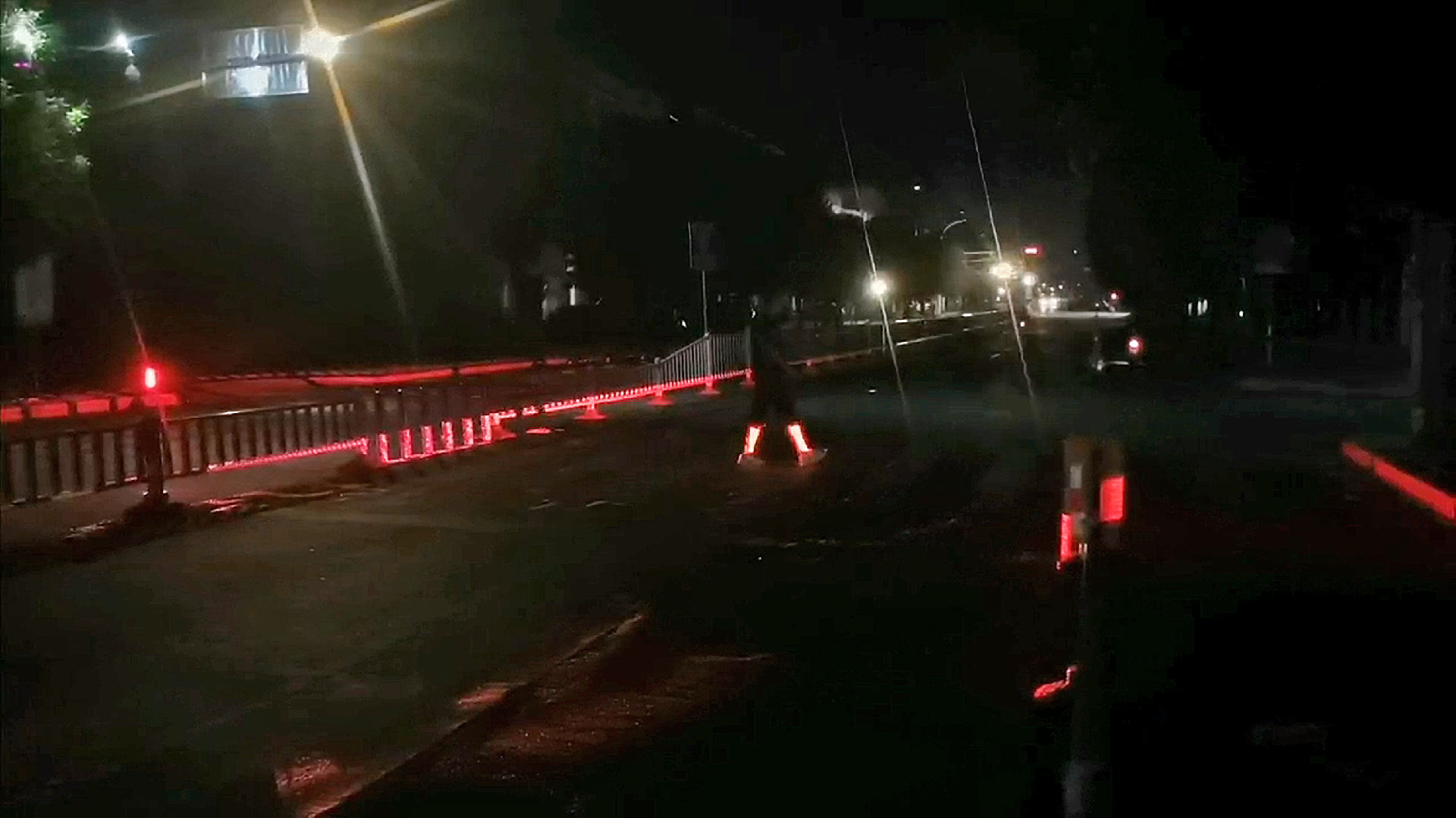

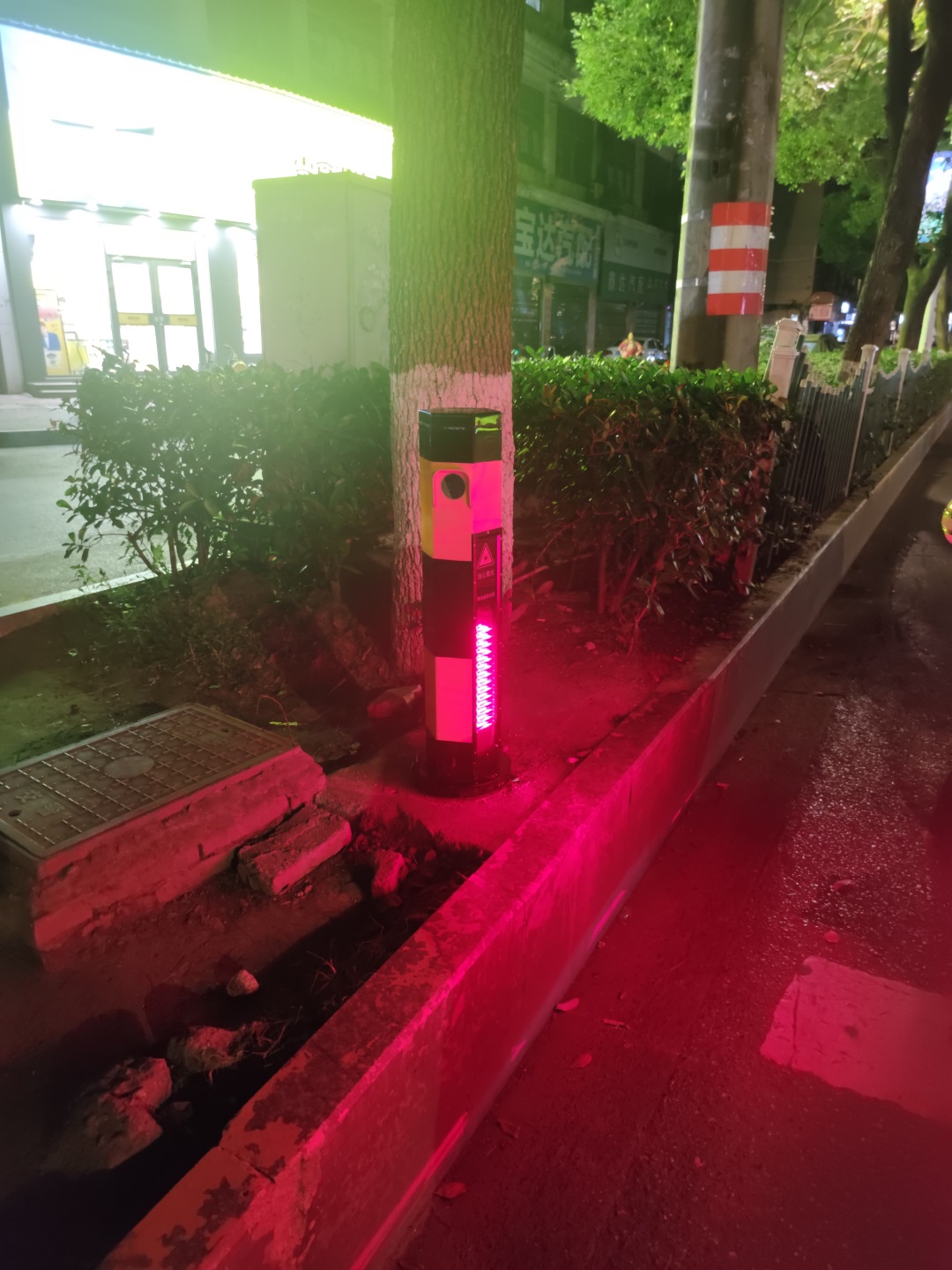

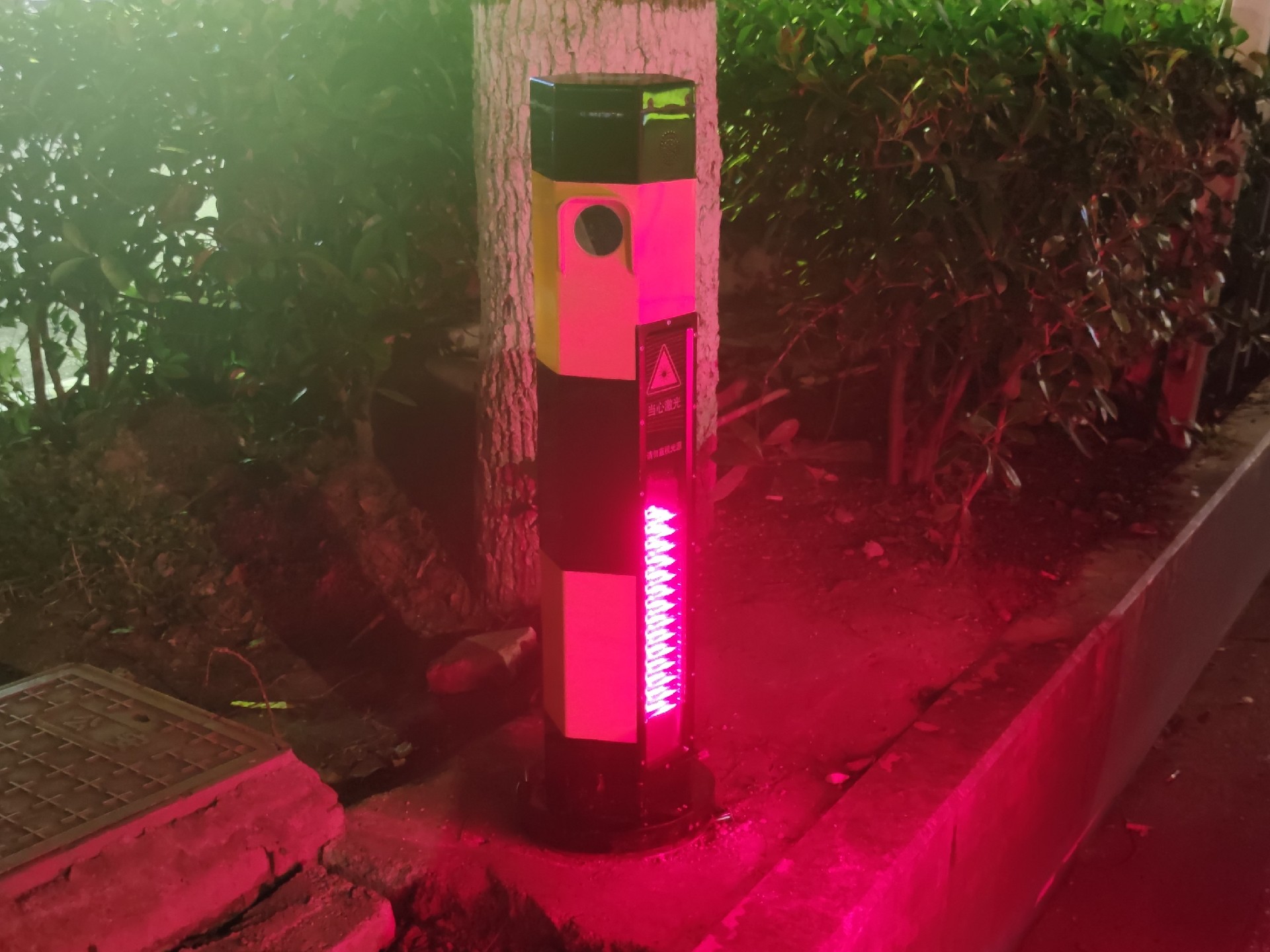

     现场安装图



    设备技术参数

    可见激光

    投射扇区角度大于90°;形态:28条线状光带;波长:635nm

    探测距离

    激光传感器探测距离:18米

    设备响应时间

    激光响应时间:0.2S内(从行人进入斑马线,到激光投射时间)

    设备同步时间:0.2S内 (从一台设备投射激光,到同组设备投射激光的时间)

    工作电压

    AC220V 50Hz (DC12V 可选)

    激光光束工作时间

    激光光束工作0-60秒(可调)后停止;在启动期 间如再次有人经过,点亮时间向后延时,最后一个行人经过激光传感器0-60秒(可调)后设备停止发光

    功率

    最大功率24W,待机4W

    设备尺寸

    直径:168.2MM;高:870.0MM

    外部材质

    铝合金

    设备重量

    18.2KG

    无线通讯

    支持4G物联网模块,远程升级;无线监控、设置、开关

    表面处理

    汽车烤漆

    防护等级

    IP66,三重防水电源接口

    浪涌、防雷

    差模4KV

    工作温度

     -30℃~+70℃

    保护功能

    过载、漏电、短路保护模块;配有防雷、接地装置

    近距离防护:30CM内激光灯前探测到人体,激光灯关闭

    倾斜保护:设备发生倾斜、激光灯关闭


    项目使用数量

    序号

    安装道路

    产品及服务项目

    单位

    数量

    1

    双向2-6车道

    系统一套:包含智能斑马线预警装置2根、云控平台

    1

    设备安装调试的材料、工具、人工、道路修复、垃圾清理等费用

    1



    2



    双向8-12车道

    系统二套:包含智能斑马线预警装置4根、云控平台

    1

    设备安装调试的材料、工具、人工、道路修复、垃圾清理等费用

    1

    内有高压,非专业人员请勿拆。

    必须可靠接地。

    外力撞击或摔打易导致产品漏水,从而损坏产品。

    正确接线。
